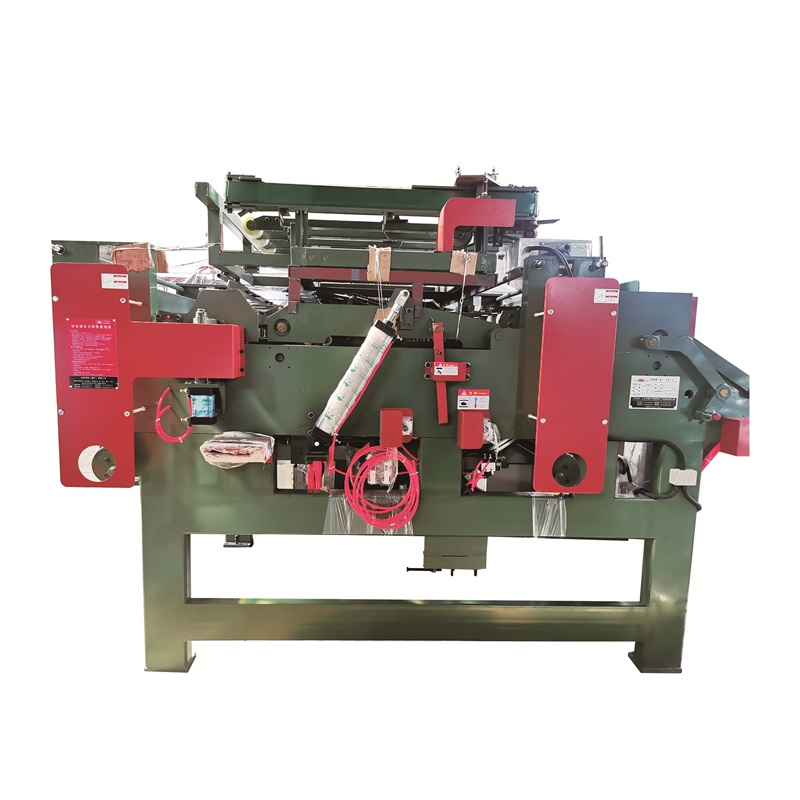

Su mecanismo servo ofrece una respuesta dinámica superior en comparación con los sistemas hidráulicos tradicionales, lo que garantiza una alineación central constante incluso a velocidades de procesamiento más altas. Esto se traduce en una mejor calidad del producto y un mayor rendimiento para los fabricantes de madera contrachapada que se centran en la eficiencia.
Parámetro | Detalles |
Sistema de transmisión | 4B3L Servo Motors (3 ejes) |
Velocidad de procesamiento | 20–25 piezas por minuto |
Precisión del posicionamiento | ± 0.3 mm |
Ancho de núcleo aplicable | 100 mm - 1200 mm |
Requisito de energía | 7.5kW (380V/50Hz) |
Peso de la máquina | 2200 kg |
Humedad operativa | 30%-80% (no condensación) |
Sistema de control | PLC avanzado con servo sincronización |
El sistema de servomotor 4B3L permite el ajuste en tiempo real de cada unidad de trabajo, con un tiempo de respuesta de menos de 0.1 segundos. Esto asegura que los núcleos estén alineados con la precisión de ± 0.3 mm , crítica para madera contrachapada de alto grado, donde incluso las brechas menores pueden comprometer el rendimiento.
Tres unidades de trabajo independientes operan en paralelo, cada una administrada por el Servo System para manejar diferentes segmentos centrales simultáneamente. Este diseño aumenta la velocidad de procesamiento a 20–25 piezas por minuto , una mejora del 30% sobre las máquinas de una sola unidad.
Los sensores integrados monitorean el rendimiento del motor, la precisión de la alineación y el flujo de materiales. Las alertas se muestran en la interfaz de la pantalla táctil, lo que permite a los operadores abordar los problemas (por ejemplo, núcleos atascados, desalineación) antes de que afecten la calidad de la producción.
Cada unidad de trabajo es modular, simplificando el mantenimiento y el reemplazo de piezas. Esto reduce el tiempo de inactividad, con tiempos de reparación promedio para problemas menores limitados a 30 minutos o menos.
Los servomotores consumen energía solo durante el movimiento activo, reduciendo el uso de energía en un 25% en comparación con los sistemas hidráulicos continuos. Esta eficiencia es particularmente valiosa para las instalaciones con altas horas diarias de operación.
Perfecto para fábricas a gran escala que producen más de 5,000 hojas de madera contrachapada diariamente, donde la velocidad y la consistencia son primordiales para cumplir con los plazos de entrega.
Utilizado en la fabricación de madera contrachapada de alta precisión para industrias aeroespaciales, marinas y automotrices, donde la alineación central afecta directamente el rendimiento estructural en condiciones extremas.
Ideal para componer núcleos con más de 5 capas, como las utilizadas en pisos de maquinaria pesada o bancos de trabajo industriales, donde la distribución de capas uniformes es crítica.
Cumple con los estrictos estándares de calidad internacional (por ejemplo, EN 13986, estándares de rendimiento APA), lo que lo hace adecuado para la madera contrachapada exportada a los mercados con rigurosos requisitos de inspección.
Los sistemas de servo proporcionan tiempos de respuesta más rápidos, una mayor precisión de posicionamiento ( ± 0.3 mm frente a ± 1.0 mm para hidráulica) y un menor consumo de energía, especialmente durante las cargas de producción variables.
Está optimizado para piezas de núcleo rectangular. Para formas irregulares, se recomienda un paso de preprocesamiento para estandarizar las dimensiones para garantizar una alineación óptima.
La capacitación básica (típicamente de 2 a 3 días) cubre la navegación de la interfaz, el ajuste de los parámetros y la resolución de problemas de rutina. La capacitación avanzada para el personal de mantenimiento está disponible a pedido.
Sí, la integración opcional de IoT permite el monitoreo del rendimiento en tiempo real a través de un portal web seguro, lo que permite a los gerentes rastrear el rendimiento y abordar los problemas de forma remota.
CXCT-4B3L （Servo） | |||
Dimensiones generales (L × W × H) | 13.6m*4.3m*2.6m | ||
Huella total (con estante de recepción estándar) | 15.6m*6.3m | ||
Consumo de energía total | 35kw | Rendimiento (velocidad de línea) | 36m/min |
Espesor de alimentación | 1.2-4.0 mm | Dimensiones de la placa de salida (estándar) | 4 '*4' 4 '*8' |
Consumo de aire | 320L/min | peso | T |

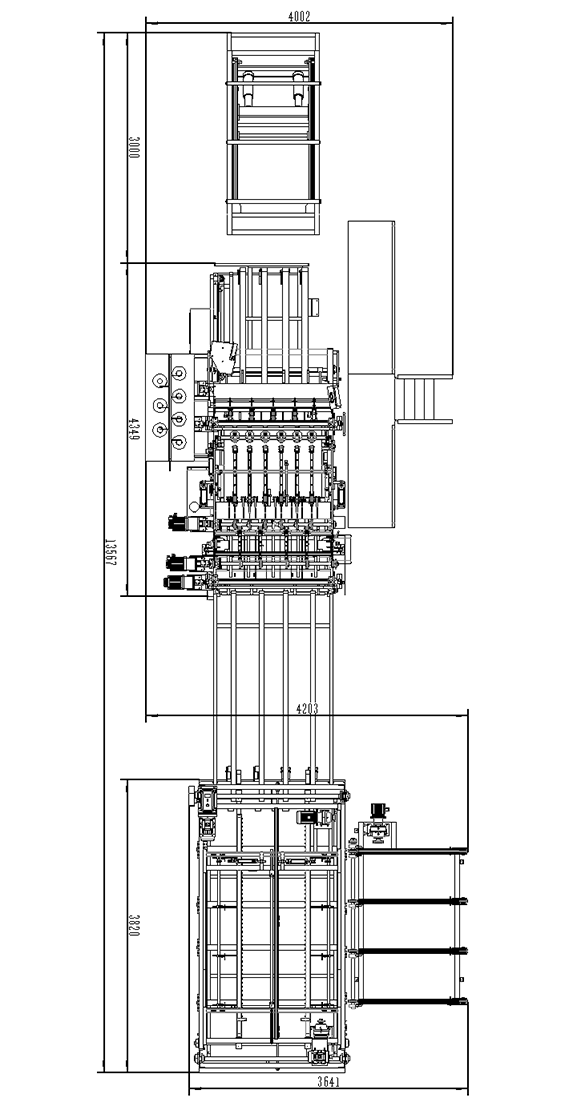

Dibujo de diseño
