| Cantidad: | |
|---|---|
Centrado en la simplicidad y la confiabilidad, esta máquina reduce la complejidad operativa al tiempo que mantiene una calidad de composición central consistente. Es particularmente adecuado para los fabricantes que pasan del ensamblaje del núcleo manual a los procesos automatizados.
Parámetro | Detalles |
Nivel de automatización | 4B1L Control automatizado completo |
Velocidad de procesamiento | 12–18 piezas por minuto |
Precisión del posicionamiento | ± 0.4 mm |
Longitud del núcleo aplicable | 500 mm - 2400 mm |
Requisito de energía | 4.2kW (380V/50Hz) |
Peso de la máquina | 1500 kg |
Huella | 3.5m × 2.8m |
Interfaz de control | Pantalla táctil fácil de usar con preajustes |
El sistema 4B1L consolida todas las funciones (alimentación, alineación y verificaciones de calidad) en un solo módulo de control. Esto simplifica la operación, con modos preestablecidos para los tamaños de núcleo comunes que reducen el tiempo de configuración en un 50% en comparación con el ajuste manual.
Con una huella de 3.5m × 2.8m , se ajusta a talleres más pequeños donde el espacio es limitado. Su estructura modular también permite una fácil reubicación si los diseños de producción cambian.
Los sensores detectan automáticamente el grosor del núcleo (3-10 mm) y ajustan la presión de alineación en consecuencia, asegurando la preparación de unión constante a través de diferentes dimensiones del material.
La interfaz de pantalla táctil intuitiva requiere un entrenamiento mínimo. Los operadores pueden comenzar la producción con un solo botón, mientras que los tutoriales incorporados guían a los nuevos usuarios a través de funciones básicas.
Menos piezas móviles en comparación con los sistemas de unidades múltiples reducen el desgaste. El mantenimiento de rutina (por ejemplo, sensores de limpieza, verificación de tensión de la correa) toma menos de 1 hora por semana.
Perfecto para talleres que producen 1,000–3,000 hojas de madera contrachapada diariamente, como fabricantes regionales que sirven a mercados locales de construcción o muebles.
Ideal para producir tamaños de madera contrachapada no estándar (500 mm-2400 mm de longitud) utilizado en aplicaciones especializadas como instrumentos musicales, inserciones de gabinetes o paneles decorativos.
Adecuado para talleres urbanos o espacios industriales convertidos donde el área de piso es limitada, ya que su diseño compacto minimiza los requisitos de espacio.
Un punto de entrada accesible para los nuevos fabricantes que pasan desde procesos manuales, que ofrece beneficios de automatización sin el alto costo de los sistemas más grandes.
Acomoda longitudes de núcleo de 500 mm a 2400 mm , lo que lo hace versátil para tamaños de madera contrachapada estándar y personalizado.
La instalación generalmente lleva 1 a 2 días, incluida la conexión de alimentación, la calibración y la capacitación básica del operador.
Mientras está diseñado para volúmenes pequeños a medios, se puede combinar con estaciones de alimentación adicionales para aumentar el rendimiento hasta un 40% si las necesidades de producción crecen.
Los componentes clave (motores, sensores, módulo de control) tienen una vida útil promedio de 6 a 8 años en condiciones de funcionamiento estándar, con piezas de repuesto disponibles.
CXCT-4B1L （Servo） | |||
Dimensiones generales (L × W × H) | 13.5m*4.2m*2.3m 米 | ||
Consumo de energía total | 33.7kw | Rendimiento (velocidad de línea) | 36m/min |
Espesor de alimentación | 1.2-4.0 mm | Dimensiones de la placa de salida (estándar) | 4 '*4' 4 '*8' |
Consumo de aire | 320L/min | peso | 6.8t |

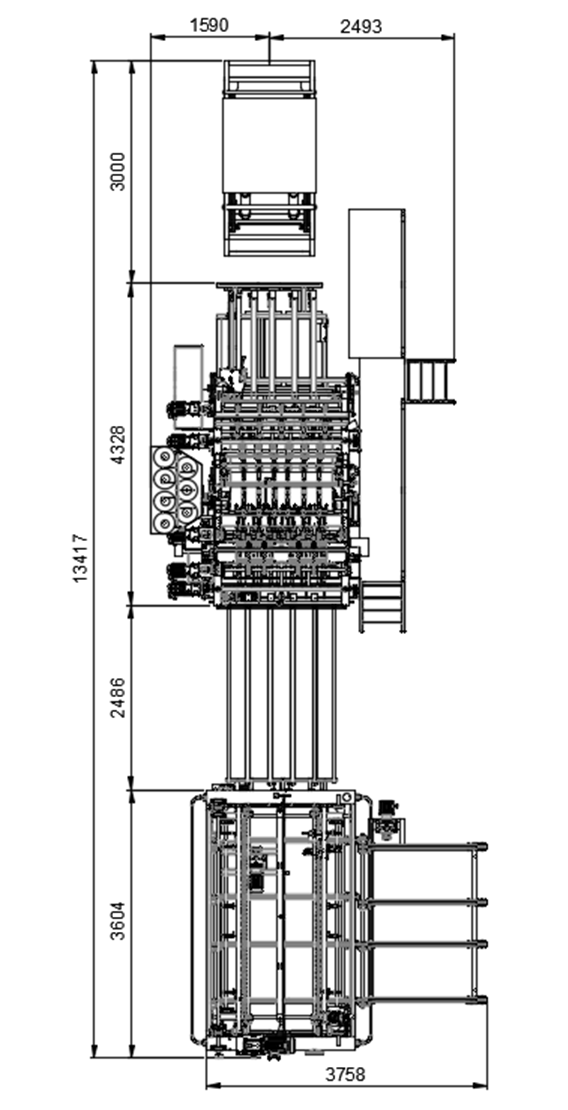

Dibujo de diseño
