Este sistema procesa registros de longitudes de 4 pies (1220 mm) , de 8 pies (2440 mm) y longitudes de 10 pies (3050 mm) , con diámetros que varían de 150 a 600 mm , lo que lo hace adecuado para la producción de lotes pequeños y a gran escala. Al combinar los servo controles CNC con el posicionamiento de cuchillos hidráulicos , logra una precisión del grosor de chapa de ± 0.05 mm , crítico para aplicaciones que requieren laminación consistente, como muebles y madera contrachapada estructural. Su capacidad para manejar diversas especies y tamaños de registro lo posiciona como un componente central en líneas de fabricación adaptativas.
Parámetro | Valor |
Rango de longitud del registro | 4 '(1220 mm), 8' (2440 mm), 10 '(3050 mm) |
Rango de diámetro de registro | 150–600 mm |
Espesor de chapa | 0.5–3 mm |
Precisión del grosor | ± 0.05 mm |
Rendimiento | 8–12 registros/hora |
Fuente de alimentación | 480V, 3 fases, 60Hz |

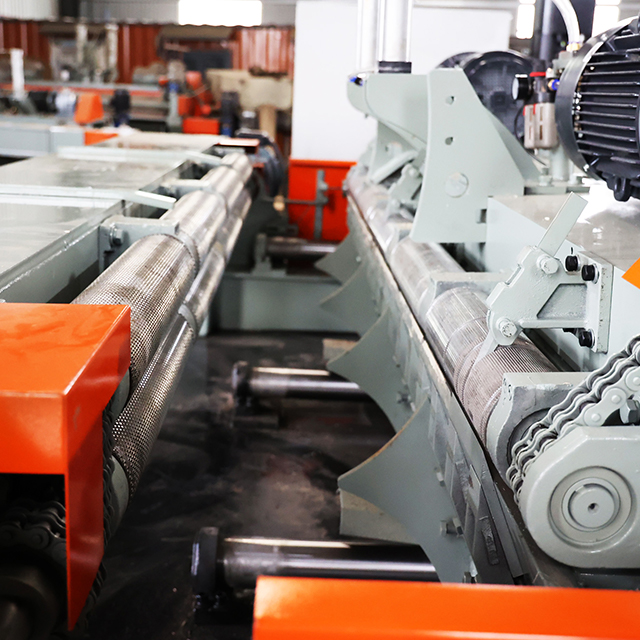

La eliminación de un huso central permite la sujeción de rodillos de 360 ° , que admite registros en múltiples puntos de contacto en lugar de depender de un solo eje central. Este diseño reduce los desechos centrales en un 20% en comparación con los peladores a base de husillo, ya que permite despegarse más cerca del núcleo del registro, recuperando la chapa utilizable de los registros que de otro modo serían descartados. El espaciado de rodillos ajustable (50–200 mm) se adapta a diámetros de registro y curvaturas variables, asegurando una distribución de presión constante incluso en registros de forma irregular.

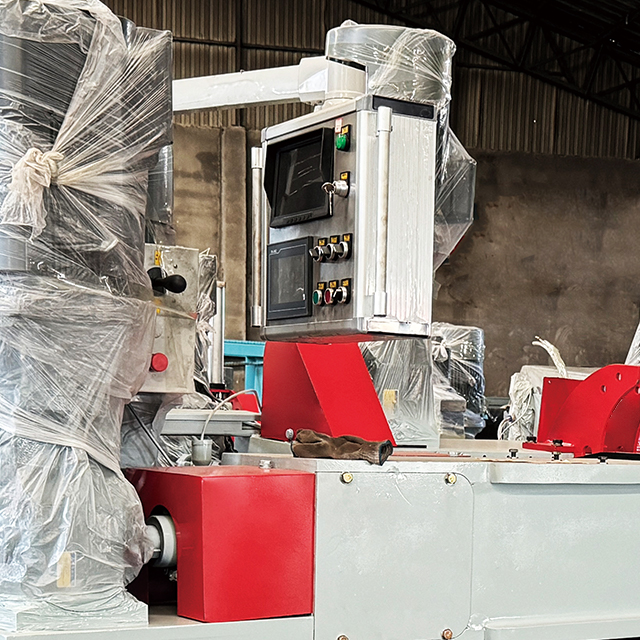

Un de alta precisión servo sistema CNC monitorea el diámetro de registro en tiempo real con sensores láser, ajustando la posición del cuchillo de pelado 100 veces por segundo para mantener un grosor uniforme a medida que el registro se reduce en tamaño. La interfaz HMI de la pantalla táctil permite a los operadores ingresar dimensiones de registro, especies y un grosor de chapa deseado, con el sistema calculando automáticamente la velocidad de pelado óptima (10-30 rpm) y el ángulo de cuchillo (15–25 °) para cada trabajo. Esta automatización reduce el error del operador y garantiza resultados repetibles en las ejecuciones de producción.

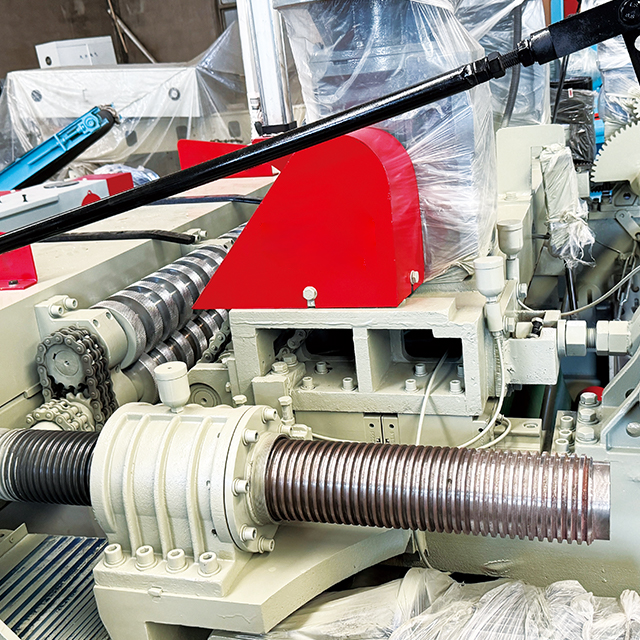

El cuchillo de pelado presenta una actuación hidráulica que ofrece una precisión de posicionamiento precisa de ± 0.02 mm, crítico para mantener la consistencia del espesor. Un integrado cuchillo de aire dirige el aire comprimido a través de la superficie de pelado, eliminando las astillas de madera y los desechos que podrían causar defectos de la superficie en la chapa. Para extender la vida útil de la cuchilla, el sistema incluye un afilado automático de cuchillos que se activa durante los cambios de registro, perfeccionando el borde a un ángulo de 30 ° y extendiendo intervalos de reemplazo en un 30%.
La seguridad del operador se ve reforzada por una cámara de pelado cerrada con puertas de acceso entrelazado que evitan el funcionamiento cuando se abre. El piso antideslizante y el posicionamiento de control ergonómico reducen los riesgos de accidentes durante la carga de registro. Para la eficiencia, un cargador de registro de cambio rápido con cunas ajustables admite los tres formatos de longitud, reduciendo los registros de cambio entre 4 pies, 8 pies y 10 pies a ≤10 minutos . Los sistemas de recuperación de energía capturan la energía cinética durante la desaceleración, reduciendo el consumo general de energía en un 15%.
Producción de chapa : convierte los registros en láminas delgadas para capas de núcleo de madera contrachapada, asegurando un grosor uniforme que simplifica la unión durante el ensamblaje del panel.
Fabricación de muebles : produce una chapa decorativa de alta calidad con superficies lisas, ideales para gabinetes, puertas y paneles de muebles de alta gama.
Construcción : Prepara la chapa estructural para la producción de madera y la madera laminada cruzada (CLT), donde el espesor consistente asegura una distribución de carga uniforme en los componentes del edificio.
Embalaje : crea láminas fuertes y delgadas de chapa para fabricar cajas y paletas de alta resistencia, equilibrando la durabilidad con la eficiencia del material.
P: ¿Cómo reduce el diseño sin husillo en comparación con los pelados tradicionales?
R: Al eliminar el huso central, el sistema puede despegar los registros hasta un diámetro central de 80 mm (en comparación con 120-150 mm con sistemas basados en husillo), recuperando 0.5–1.2 metros cuadrados adicionales de chapa por log, dependiendo del diámetro original.
P: ¿Puede manejar maderas duras densas como roble o teca, que son propensas a la astilla durante el pelado?
A: Sí. El CNC ajusta la velocidad de pelado para que coincida con la densidad de la madera, que bajando a 10-15 rpm para maderas duras, y el cuchillo hidráulico aplica una mayor presión para mantener cortes limpios, minimizando la astilla.
P: ¿Cuál es la ejecución máxima de producción continua antes de que se necesite el mantenimiento?
R: El sistema está diseñado para la operación 24/7, con mantenimiento de rutina (lubricación, verificaciones de filtros) recomendado cada 400 horas de funcionamiento . Las principales inspecciones de componentes se programan anualmente.
P : ¿Admite la integración con sistemas de control de calidad?
A: Sí. Se conecta a los sistemas de inspección de visión a través de Ethernet, lo que permite el monitoreo en tiempo real de la calidad de la chapa y el ajuste automático de los parámetros de pelado si se detectan defectos.
 | | |

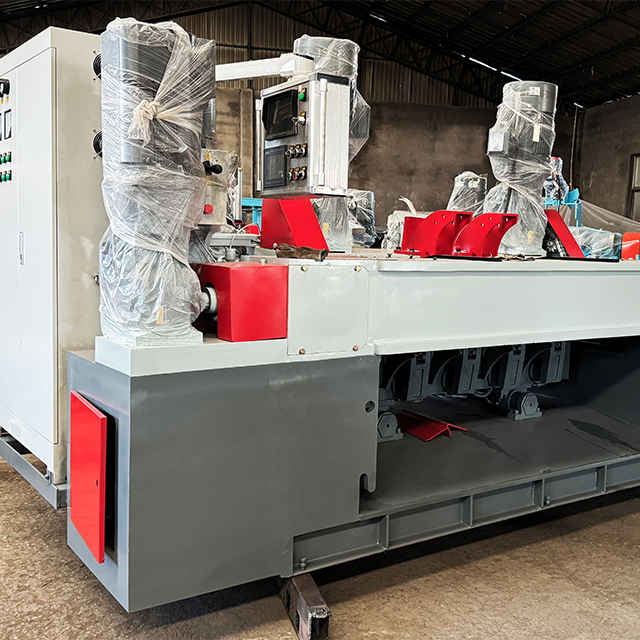

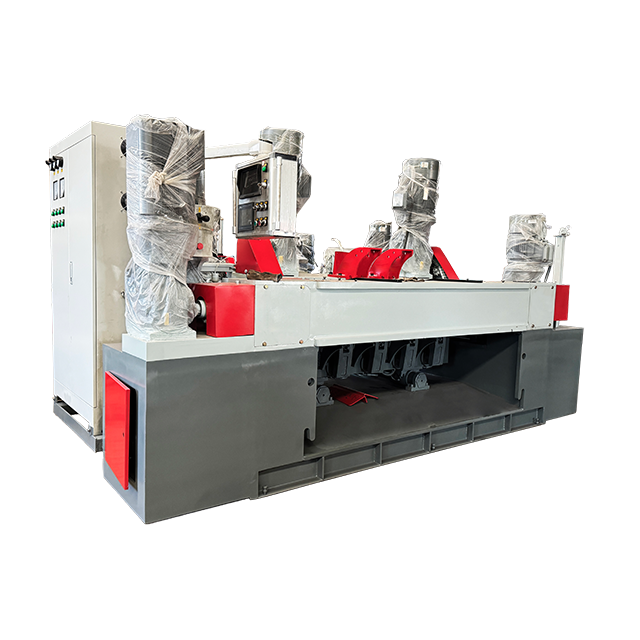

Sistema de soporte de cuchillo hidráulico, cuchillas fáciles de cambiar. | Pantalla CNC actualizada, fácil de ajustar el grosor de la chapa, el ancho de corte y otros datos. | Material bueno y grueso para hacer el cuerpo de la máquina, asegurando que la máquina de pelado sea fuerte y pesada. |

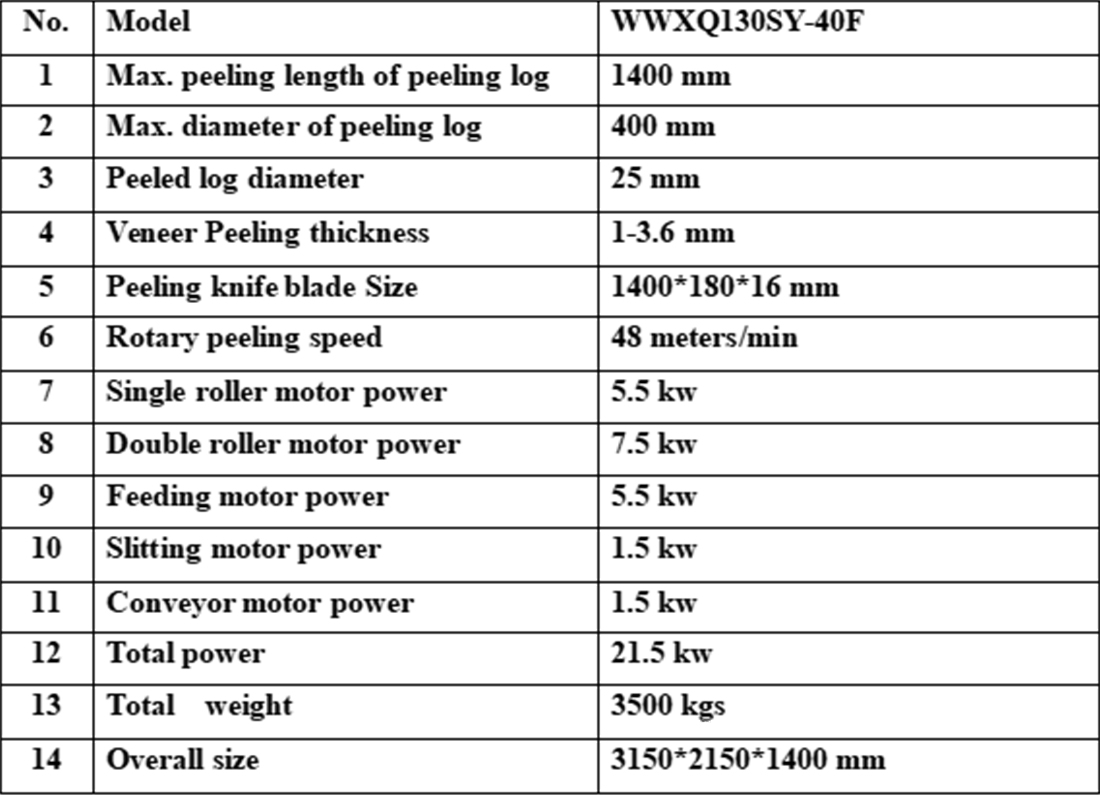

Ficha de datos
4 pies

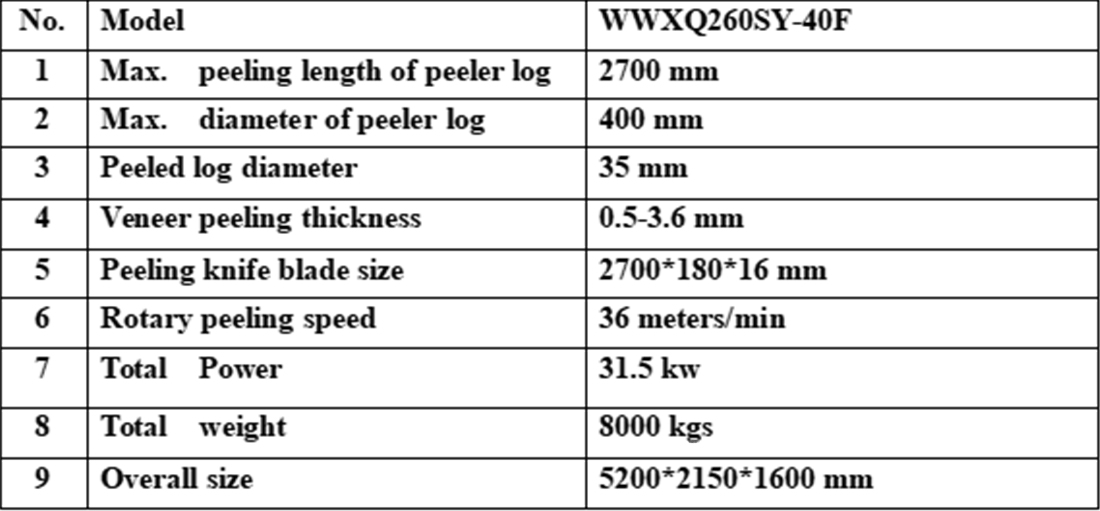

8 pies

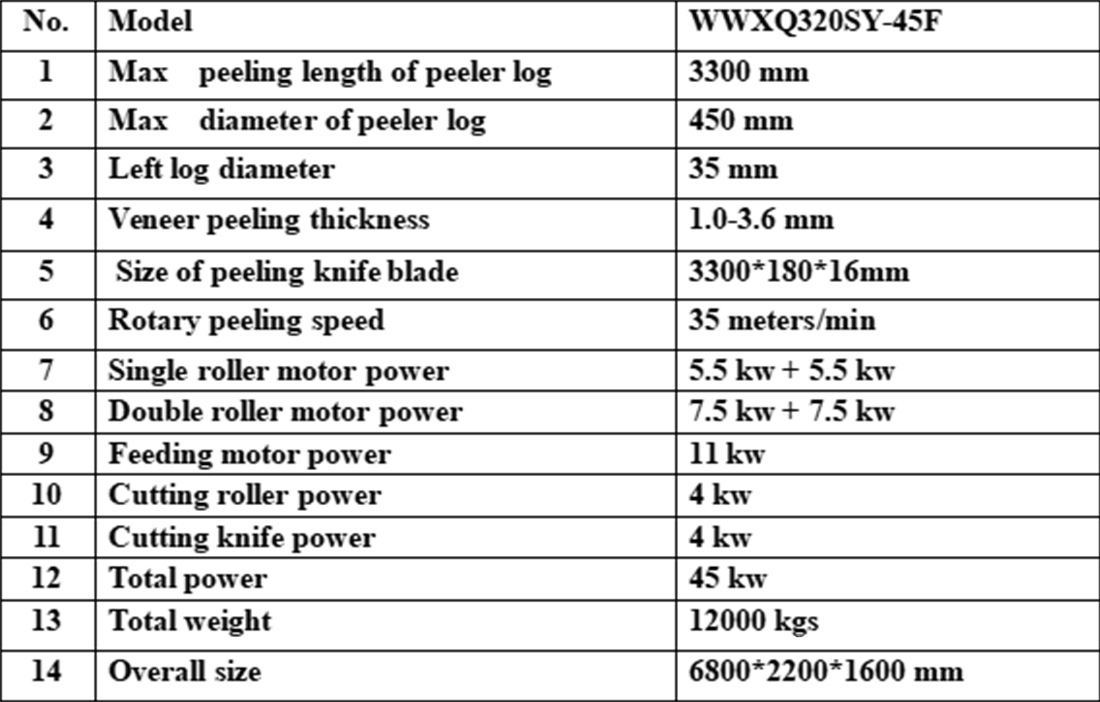

10 pies
